Antennenprojekt 10, 15 und 80 m, beta.

Das sind die ersten Entwürfe, die am Rechner entstanden sind.

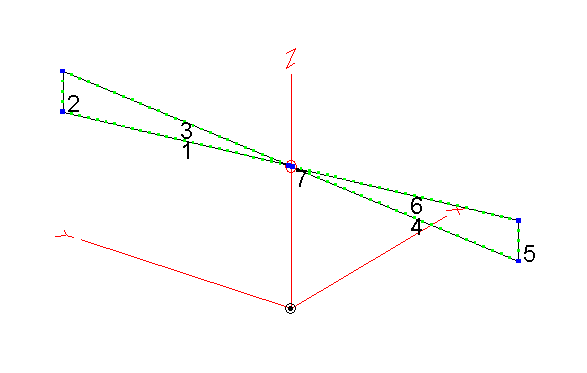

Die Dipolarme sind je 12,5 m lang. Die Drähte 2 und 5 sind je 2 m lang. 7 ist der Speisepunkt, 7 m über Grund.

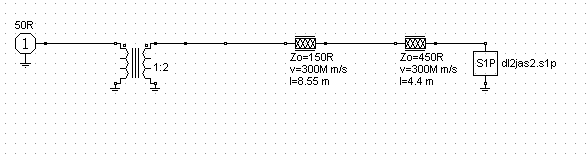

So sieht die Speisung aus. S1P ist die Antenne. An dieser sind 4,4 m (elektrische Länge) Hühnerleiter 450 Ohm angeschlossen. Danach folgen 8,55 m (elektrische Länge) symmetrische Leitung 150 Ohm, kann man sich aus zweimal Koax 75 Ohm bauen. Der Trafo 1:2 ist ein Balun 1:4.

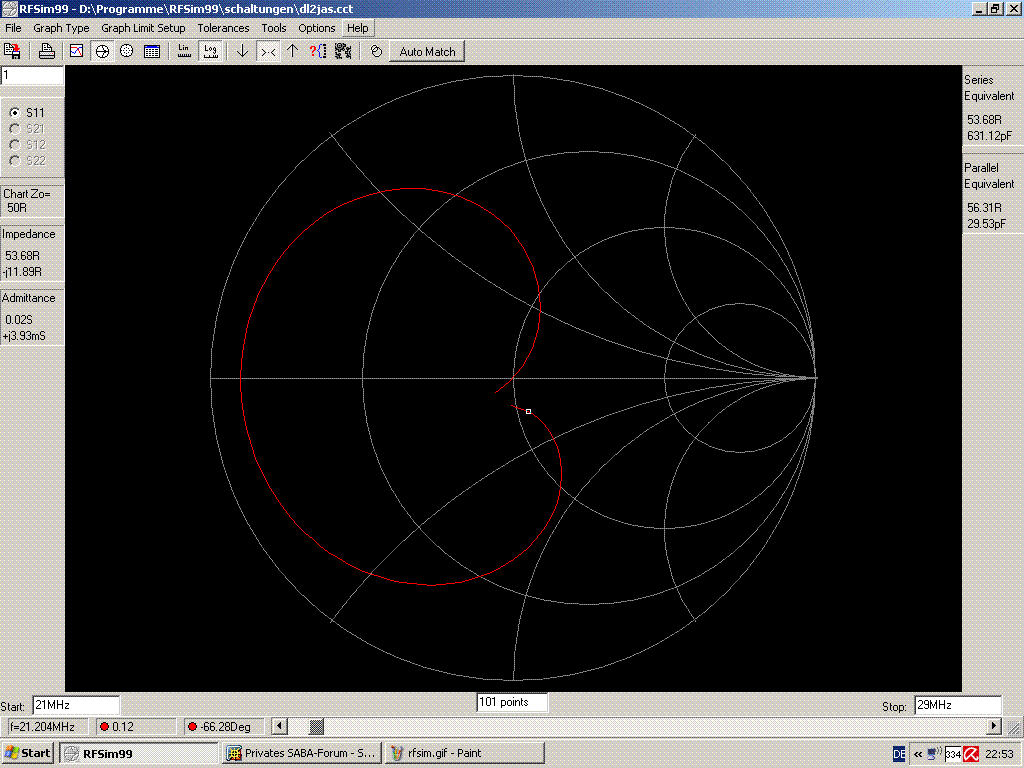

So sieht das Smithdiagramm aus. Startfrequenz ist 21 MHz, Endfrequenz ist 29 MHz.
Wer die Dinger nicht mag, SWR bei 15 m Bandmitte ist knapp über 1, bei 28,? ist das SWR 1,0.
80 m kommt später, werde ich wohl über Umschaltung realisieren müssen.


Die Dipolarme sind in Richtung nord/süd gespannt.

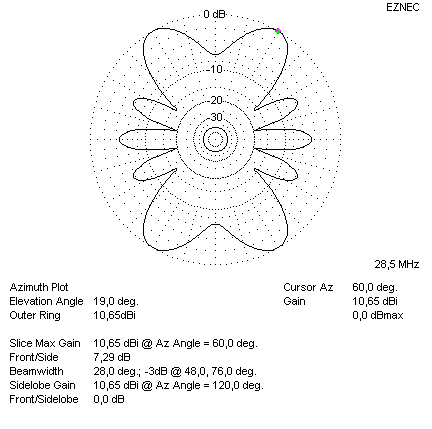

So sieht das Azimutdiagramm bei 10 m aus, etwas über 10 dBi.

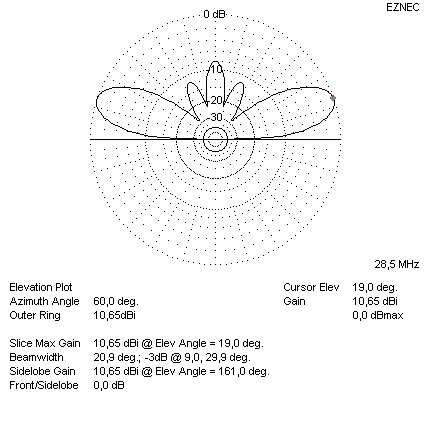

Die Elevation gilt für die vier Hauptstrahlrichtungen.

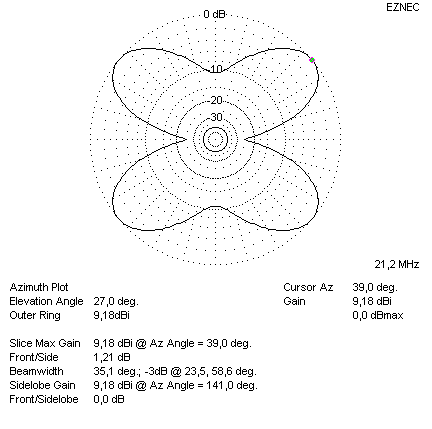

Auf 15 m ist der Gewinn knapp unter den angestrebten 10 dBi.
Dafür ist es aber ein schönes Diagramm ohne kleine störende Nebenzipfel.

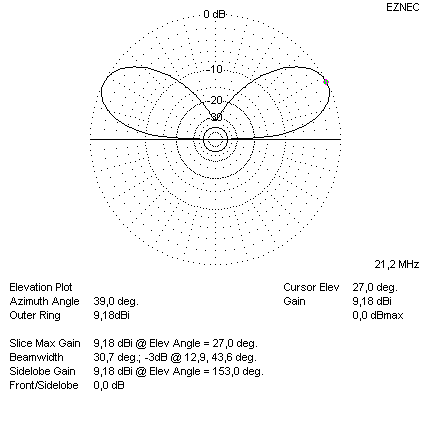

Die Elevation gilt wieder für die vier Hauptstrahlrichtungen.

Wie gesagt, das Projekt läuft noch, dies ist nur ein Zwischenbericht.
Wer Interesse hat, kann sich die Simulationsdateien herunterladen.
antennen/dl2jas/dl2jas2.ez
antennen/dl2jas/dl2jas2.s1p
Die EZ-Datei beinhaltet die Antenne. Man benötigt dafür EZNEC in der Kaufversion. Die Probeversion macht eine Fehlermeldung.
Die S1P-Datei kann z.B. mit RFsim99, AppCAD oder Puff geöffnet werden. Es ist das international übliche Format für Streuparameter. Die Daten gelten für den Speisepunkt des Dipols ohne Hühnerleiter und sind bezogen auf 50 Ohm.
